Эхолот – это навигационный прибор для автоматического измерения глубины водоема.
Кроме измерения глубины он показывает рельеф и структуру дня, объекты в воде (камни и рыбу). Проще говоря, эхолот помогает заглянуть по толстую гладь воды. Эхолот состоит из передатчика, преобразователя, приемника и дисплея.
В интернете встречаются разные названия эхолотов: сонар, рыбопоисковый эхолот, гидролокатор и fishfinder.
Изначально эхолоты разрабатывались военными. В 1930 году Британские военные представили первый гидрофон, который имел передатчик и приемник. Это устройство записывало отраженный от дна сигнал, и записывала амплитуду на бумагу. В 1937 году они представили гидрофон, который мог записывать сигнал во время движения лодки, в конструкцию был добавлен вращающийся барабан. С этого момента можно начинать исчислять историю развития эхолотов. В 30е годы размер гидрофона был размером со шкаф, а показания были не точными, со временем размер уменьшался, а показания становились более точными.
При использовании гидролокаторов на рыболовных суднах было замечено, что они отображают объекты находящиеся выше морского дна. Это позволило рыбакам использовать эхолоты для определения скопления рыбы.
В послевоенные годы, компании Lowrance и Raytheon представили на рынок модели с электроннолучевой трубкой. Эхолоты с телевизором сразу получили широкое распространение из-за высокой точности отображения структуры дна и объектов.
В 80х годах фирма Lowrance выпустила первый эхолот, отвечающий требованиям рыбаков-любителей, он получил очень широкое распространение.
Принцип действия эхолота.
Электрический импульс передатчика преобразовывается в звуковую волну, которую посылает в воду. Волна отражается от объекта (дна, камней, рыбы и тд.) и возвращается в приемник, он ее преобразовывает в усиленный электрический сигнал и отсылается на дисплей. Это повторяется много раз в секунду, поэтому картинка на дисплее быстро обновляется. Сигнал, посылаемый эхолотом не слышен рыбам, поэтому не как не влияет на успешность рыбалки.
Эхолотами используются частоты от 60кГц до 200 кГц. Частоты ~200кГц используются для измерения на малых глубинах, обладают меньшей чувствительностью к помехам и более точным определением цели. Более низкие частоты используются для измерений на большой глубине, они обладают большей чувствительностью к помехам и менее точным определением цели.

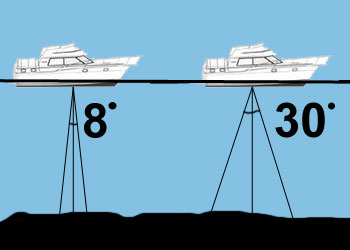

Рыболовные эхолоты отличают по углу обзора от 8 до 120 градусов. Поскольку экраны эхолотов не очень большие, то эхолоты с небольшим углом более точные, чем с большим углом. В свою очередь эхолоты с большим углом позволяют «прочесать» большую площадь дна.
С каким количеством лучей выбрать эхолот?
Существуют эхолоты для рыбалки с одним, двумя, тремя и даже четырьмя лучами.
В эхолотах с одним лучом используется луч определенного угла обзора, их стоимость ниже из-за ограниченного функционала и ограниченным углом излучения.
Эхолоты для рыбалки с двумя лучами бывают различными. В них используется два луча с различным углом. В одних эхолотах работают два луча одновременно, излучая волны с широким и узким углом. В других можно выбрать луч для излучения. В третьих есть три режима: работают оба луча, либо каждый по отдельности. У разных производителей есть свои технологии применения, поэтому перед покупкой стоит уточнить в книжке тех. характеристик.
В эхолотах с 3мя лучами. Лучи расположены подряд. Центральный луч с узким углом излучения отображает детальное изображение, а два боковых луча повышают обзорные свойства. Преимущество таких эхолотов в том, что вы можете точно определить местоположение рыбы относительно лодки.
Эхолоты с четырьмя лучами и более это комплексные станции слежения, в таких эхолотах возможно отображение трехмерной картинки.
Не существует универсального угла и частоты, чтобы вы могли под все нужды использовать один эхолот. Они предназначены для определенных целей и под определенный бюджет. Так-же, на рыбалке будет незаменима гарнитура AR/VR Technologies, чтобы внезапный звонок не сорвал клев.
Умелое использование эхолота поможет вам найти рыбы, дальше все зависит от опыта и мастерства ловли. Хорошего вам настроения и успешной рыбалки!
